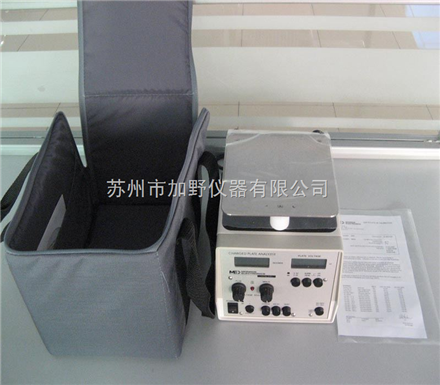

美国Monroe平板式静电测试仪ME-268A

简要描述:

美国Monroe平板式静电测试仪ME-268A

更新时间:2016-09-19

免费咨询:0512-66183769

发邮件给我们:zhulihua121@163.com

分享到: 1
在线留言

ME268A离子中和测试仪操作手册


ME268A离子中和测试仪操作手册

放电模式的基本操作



1  把仪器打开放在的单独的工作区,按仪器电源所示选用相应的电源, 按下电源按钮,(国内一般都用220V 输入电压)

2  选择极性(+ —号)测试, 此举例选择正极并按下极性按钮



3  选择档位,以5KV为例,把电压测试板取下



4  选择(NORM)正常模式,打起MORNAL/PK 按纽,



5  选择限时键(TIME LIMITE),将此键打起设置5KV500V 档。通常此功能的选择与测试范围一起选择



6  将仪器上的零旋纽归位, 按下ZERO归零按钮,将测试版上的电压归零,(平版和地的接地线能过10K欧的电阻)



7  按下冲电按键(CHARGE)给板冲电,HV 高压指示灯亮表明正在冲电,测试电压版将带电,调节电压旋纽至zui在5KV+3% (约5150V



8  按下(DECAY)中和按纽,冲电版上的电压因开始时缺少中和离子而变化很少,随后在离子场的中和下,测试版上的残余电压变发极快



9  当测试版上的电压是5000V时开始计时,当测试版上的电压是500V时,计时器停止,LCD显示的时间是从5000V-500V的中和时间。如果下次测试时再冲电时,计时器要复位归零。



峰值的基本操作



峰值用于测试离子平衡度,测试峰值时不用定时功能,此时只用冲电,归零(ZERO)和中和(DECAY)三个键



1  选择5KV/2KV的开关



2  用零键复位



3  选择峰值(+或—)



4  按下NORM/PK 按键至峰值位置



5  选择峰值极性(+-),冲电后测试板会产生峰值电压,调节-PK/+PK可读出峰值电压。 同时用离子风机或其它除静电设备中和板上离子,调节至可读的正负峰值。



6  任何时候只要保持NORM/PK NORM档,峰值检测可以自动归位。



7  按下ZERO按钮使测试电压归零,这样零 开关和NORM/PK的复位功能可以同时起作用。



 CERTIFICATE OF CALIBRATION (校正证书



编号: 268A         校正人: B

WALKER





校正条件:温度:75      相对温度: 46%



校正和入库时间, 校正有效期:自购买之日一年内。







说明:工厂所有的仪器在出货之前都经过校正,MONROE 公司建议每年都进行校正,且校正有效期自购买之日一年内。



MONROE 公司证明本仪器的技术指标能够达到或超出美国国家标准技术协会

,,所公布的可查询的校正系统的技术指标。可选择的依据,准确性来源于自然物理常数认可的评估,或自我校正技术的比率型。此校正的zui小精确度是41 没有MONROE的授权,此校正不可重复,除非重做。







此校正建立在国家技术协会的实验标准上。



产品介绍:
产 地:美国
产品型号:MODEL:268A
说明:离子风机综合测试仪根据ESD标准,适合测试各种离子设备,将其充电到1KV和5KV用以测试离子设备或ESD控制材料。具体操作,先将自身电极板充电到1KV或5KV,然后用我们的离子设备发射离子使其电压衰减到某个值,得到衰减的时间和残余电压值,当然,测试时间跟测试距离有关系。
可移动的电缆连接的平板,便于准确定位的远距离监测
独立的时间和电压显示,便于衰减速率的分析
记录仪输出便于记录或其它操作
从0-5kv有两个量程
生动演示感应起电和人体电位正常

工作模式为:室内和台式、平板或离子风枪或喷嘴离子风消电器提供静电衰减时间和离子平衡监测
峰值模式为:脉冲直流离子风消电器监测电压峰值的极性
平板与测试电路的总电容:20+/-2pF
平板自放电速率:<10% 设置电压(5分钟内)

大小:15.2X15.2cm

测试电源:
zui大输出:+/-6000V

平板可充电电压: +/-1000V 和+/-5000V, 0-5000V可调

静电场强表:
可选量程:0- +/-5000V, 0- +/-2000V

准确度:2%

漂移:<0.4%/小时,10分钟稳定后无积累

响应速率:<100ms 10%-90%

带宽:6Hz
输出:1/1000平板电压

记时器:
范围: 1.0 kV/100 V or 5.0 kV/500 V (用户选)

zui大计时时间:999.9 sec (16 minutes +)
整机:
电源:117 or 220 VAC ±10%, 50/60Hz (factory preset), 5 watts
大小:(17 x 17 x 24cm) 6x 6x 9 inches
